生物制藥潔凈車間高效送風口的規格尺寸設計規范
生物制藥潔凈車間高效送風口的規格尺寸設計規范
生物制藥潔凈車間的高效送風口設計是確保生產環境潔凈度的重要環節。高效送風口的設計規范直接影響到潔凈室的空氣質量、氣流分布及能耗。本規范旨在為生物制藥潔凈車間高效送風口的設計提供參考依據。
高效送風口設計原則
安全性原則：設計高效送風口時，應確?？諝赓|(zhì)量滿足GMP（藥品生產質量管理規范）的要求，防止交叉污染。
高效性原則：保證空氣流動的高效性，使高效送風口送風氣流均勻分布，滿足潔凈室的壓力梯度要求。
經濟性原則：高效送風口在保證潔凈度的前提下，合理選擇材料、高效送風口規格尺寸，降低成本，提高經濟效益。
可維護性原則：設計應便于高效送風口的檢查、清洗和維護。

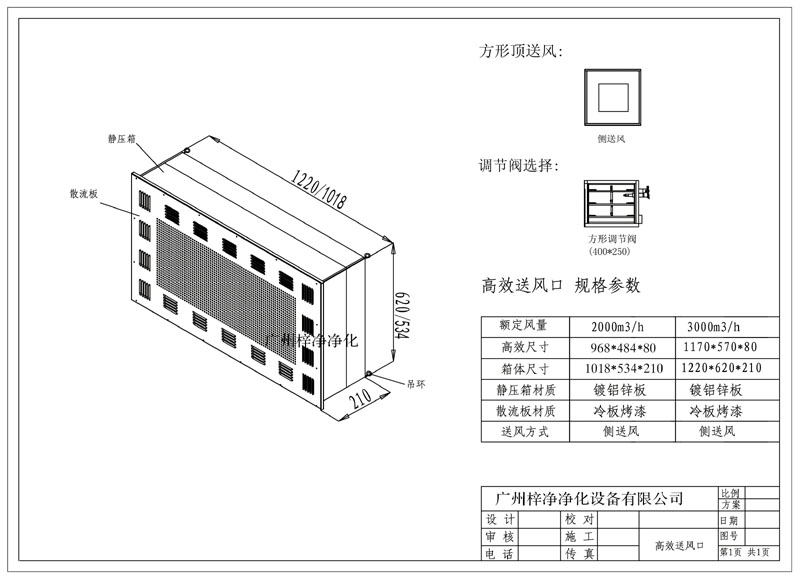

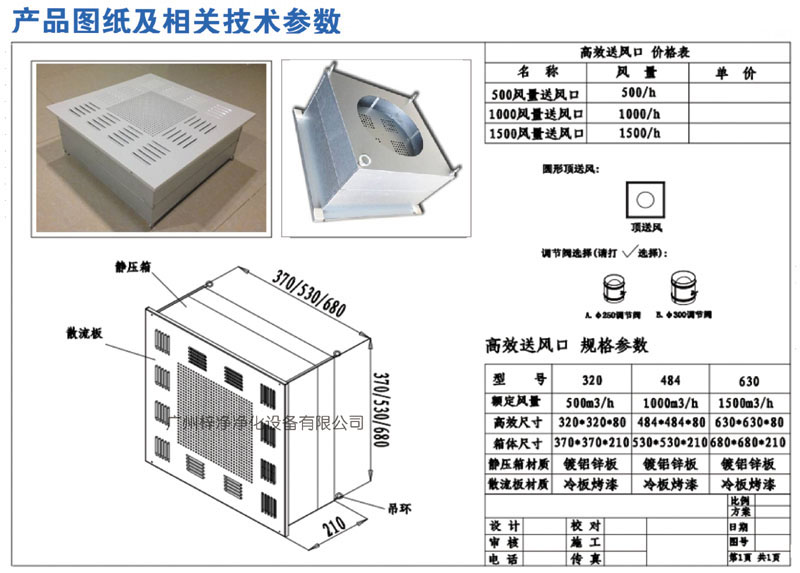

高效送風口規格尺寸設計要求
1.尺寸選擇
送風口面積：根據潔凈室的體積、高效送風口送風速度、壓力損失及空調設備的風量等參數進行計算，確保送風氣流均勻。
送風口高度：高效送風口通常位于地面1.5-2.0米處，具體高度需根據潔凈室的層高和空間布局確定。
2.尺寸計算
送風速度：高效送風口通常取20-30m/s，具體數值根據潔凈度等級和生產需求調整。
氣流分布：考慮使用多排送風口，確保室內氣流均勻。
3.散流器類型
散流器形狀：高效送風口采用圓形、矩形或多邊形散流器，根據實際情況選擇。
散流器尺寸：根據高效送風口送風量和散流器形狀確定。
4.風量與壓力損失
風量：高效送風口是按照潔凈室的設計風量進行計算。
壓力損失：考慮空氣過濾器、管道、散流器等部件的壓力損失，確保系統能夠正常工作。
推薦閱讀：DOP液槽式高效送風口，可更換式一體化高效送風口，500風量高效送風口，1000風量高效送風口，1500風量高效送風口等等
高效送風口設計注意事項
送風口布置：避免將高效送風口直接設置在可能產生塵埃的設備附近，如粉碎機、混合機等。
風量分配：確保高效送風口送風氣流在各區域的分配合理，壓力梯度均勻。
氣流路徑：高效送風口設計時考慮氣流路徑的簡潔性，減少死角，提高潔凈效果。
材料選擇：高效送風口選用符合GMP要求的材料，不易吸附塵埃，易于清潔消毒。
結論
高效送風口規格尺寸的設計是生物制藥潔凈車間關鍵環節。遵循本規范進行設計，有助于保證潔凈室空氣質量，降低交叉污染風險，為生物制藥的生產提供穩定的潔凈環境。設計人員應綜合考慮潔凈室的具體要求，科學合理地進行高效送風口的設計與布局。
